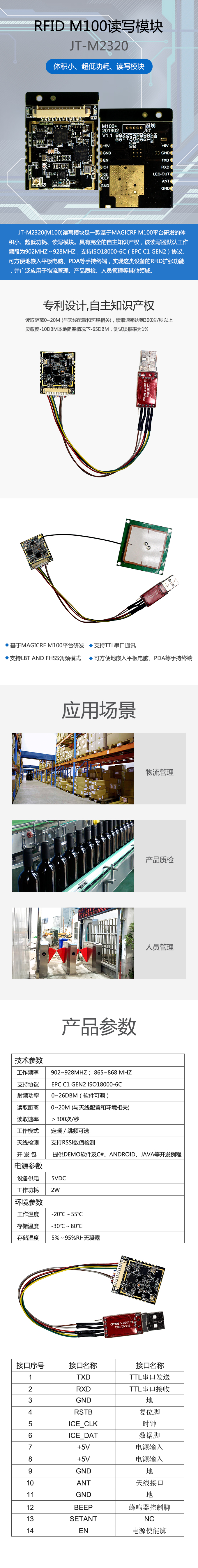

产品介绍

JT-M2320(M100)读写模块是一款基于MagicRF M100平台研发的体积小、超低功耗、读写模块。具有完全的自主知识产权，该读写器默认工作频段为902MHz～928MHz，支持ISO18000-6C（EPC C1 GEN2）协议。可方便地嵌入平板电脑、PDA等手持终端，实现这类设备的RFID扩张功能，并广泛应用于物流管理、产品质检、人员管理等其他领域。

产品特点

☆ 专利设计,自主知识产权

☆ 灵敏度-10dBm本地阻塞情况下-65dBm，测试误报率为1%

☆ 基于MagicRF M100平台研发

☆ 支持LBT and FHSS调频模式

☆ 支持TTL串口通讯

性能参数

技术参数
工作频率	902~928MHz； 865~868 MHz
支持协议	EPC C1 Gen2 ISO18000-6C
射频功率	0~26dBm（软件可调）
读取距离	0~20m (与天线配置和环境相关)
读取速率	＞300次/秒
工作模式	定频 / 跳频可选
天线检测	支持RSSI数值检测
开发包	提供DEMO软件及C#、Android、Java等开发例程
电源参数
设备供电	5VDC
工作功耗	2W
环境参数
工作温度	-20℃～55℃
存储温度	-30℃～80℃
存储湿度	5%～95%RH无凝露

I/O接口定义

接口序号	接口名称	接口定义
1	TXD	TTL串口发送
2	RXD	TTL串口接收
3	GND	地
4	RSTB	复位脚
5	ICE_CLK	时钟
6	ICE_DAT	数据脚
7	+5V	电源输入
8	+5V	电源输入
9	GND	地
10	ANT	天线接口
11	GND	地
12	BEEP	蜂鸣器控制脚
13	SetANT	nc
14	EN	电源使能脚
