1.概述

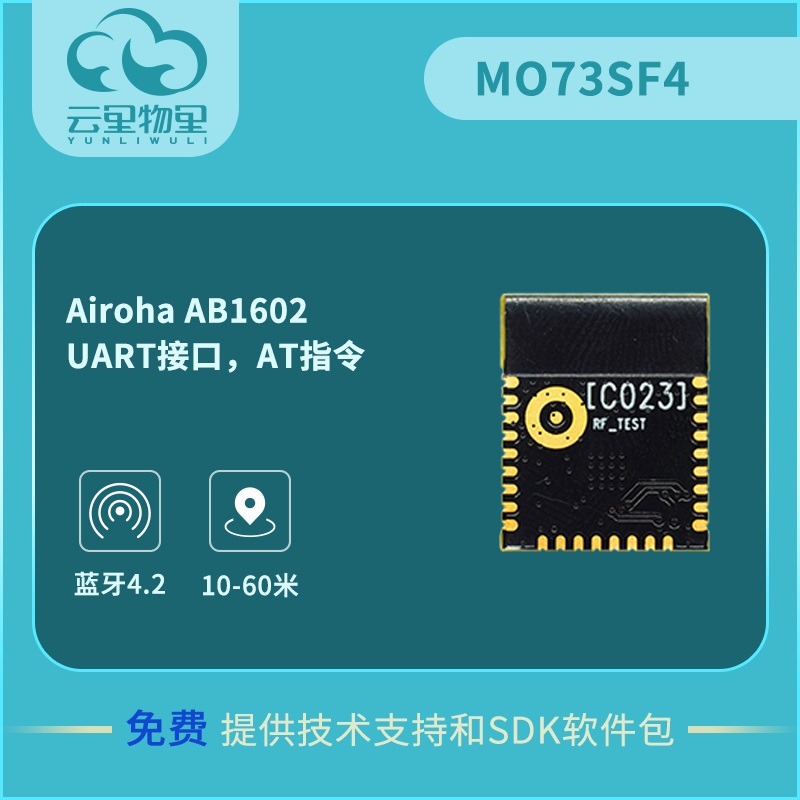

云里物里MO73SF4透传模组采用 Airoha 推出的蓝牙 4.2 BLE 单芯片 AB1602，通过内嵌的数据透传专用 Service 实现基于 GATT 的蓝牙数据透传。MO73SF4透传模组支持串口命令模式，用于实现外部 MCU 与模组的交互。用户可通过串口命令对模组进行参数配置和一些控制，如修改广播间隔，修改蓝牙名称，控制蓝牙断开连接等等。

产品特征

蓝牙 BLE4.2

稳定可靠的蓝牙透传性能

支持串口命令模式，可配置多个蓝牙参数

优秀的 RF 性能和低功耗设计

可配置串口波特率和硬件流控

可修改广播间隔时间和广播数据

可使能安全配对以加密蓝牙数据

传输距离10-60米（空旷）

2.应用领域

该模块主要用于短距离的数据无线传输领域。可以方便的和PC机的蓝牙设备相连，也可以与智能手机之间的数据互通。避免繁琐的线缆连接，能直接替代串口线。

※ 蓝牙无线数据传输；

※ POS系统，无线键盘、鼠标；

※ 无线数据传输；银行系统；

※ 楼宇自动化、安防、机房设备无线监控、门禁系统；

※ 智能家居、工业控制；

※ 汽车检测设备；

※ 蓝牙操纵杆、蓝牙游戏手柄；

※ 蓝牙遥控玩具。

4.引脚定义

序号	引脚名称	引脚定义	功能描述
1	GND	Ground	参考地
2	MODE_SELECT	I/O	保留
3	GPIO4	I/O	保留
4	GPIO3	I/O	保留
5	MODULE_SELECT	Input	模组选通引脚，低电平有效。向模组发送串口数据前必须拉低此引脚。当输入高电平时，模组将进入低功耗模式，无法接收串口数据，但仍可接收蓝牙数据并通过串口向外发送。
6	STATUS_IND	Output	蓝牙连接状态指示：低电平 - 蓝牙已连接高电平 - 蓝牙未连接
7	RTS	Output	UART 流控，当模组处理不过来串口数据时，输出高电平；输出低电平时可正常接收串口数据。（模组默认不使能硬件流控）
8	CTS	Input	UART 流控，当输入高电平时，模组将停止发送数据；当输入低电平时模组将继续发送数据。（模组默认不使能硬件流控）
9	GND	Ground	参考地
10	NC	NC	NC
11	SEL_UART_SPI	Input	此引脚必须接高电平用于使能 UART 接口
12	UART_TXD	I/O	串口发送端
13	GPIO8	I/O	保留
14	UART_RXD	I/O	串口接收端
15	I2C_SCK	I/O	保留
16	I2C_SDA	I/O	保留
17	VDDIO	Power	模组 GPIO 供电引脚，电压范围：1.8~3.3V。GPIO 的高电平电压由此引脚电压决定
18	GND	Ground	参考地
19	SW_BTN	Input	内部 LDO 使能脚，如果不需要控制内部 LDO 则应连接至AVDD_DIG 高电平 - POWER_ON 低电平 - POWER_OFF
20	XO16MOUT	Output	16M 时钟输出
21	XOEN	Input	XO16MOUT 输出使能控制，高电平有效
22	AVDD_DIG	Power	内部数字电路供电引脚，电压范围：1.4~3.3V
23	AVDD_RF	Power	内部数字电路供电引脚，电压范围：1.4~3.3V
24	GND	Ground	参考地
25	NC	NC	NC
26	GND	Ground	参考地
