买开发板提供以下资料和服务：
1，开发套件1套（包括开发板1件，显示触摸屏组件1件，摄像头模组1件，12V电源适配器1件）
2，基于核心板开发的参考设计（开发板底板的原理图，PCB和BOM文件，不提供核心板的原理图和PCB文件）
3，提供稳定可量产的SDK文件，开发环境，编译工具，烧录工具及开发文档等
4，QQ远程技术支持及问题单系统支持；物料选型建议及推荐
5，客户量产可选择单独采购核心板自行生产底板；也可委托我们生产整个PCBA。
委托开发模式
可根椐客户需求提供基于核心板的底板定制开发服务，交付开发成果后客户量产可选择单独采购核心板自行生产底板；也可委托我们生产整个PCBA。
核心板产品介绍：
MT6735核心板是一款基于联发科MT6735平台高性能、可运行安卓操作系统的4G智能模块，支持LTE-FDD/LTE-TDD/WCDMA/TD-SCDMA/EVDO/CDMA/GSM等多种制式；支持WiFi 802.11a/b/g/n，BT4.0LE近距离无线通信，支持GPS/GLONASS/北斗多种制式卫星定位；支持多种语音和音频编解码器，内部集成Mali-T720 MP2高性能图形引擎，可以流畅播放1080P视频；拥有多个音频、视频输入输出接口和丰富的GPIO接口。
网络频段：
类型 | 频段 |
LTE-FDD (with Rx-diversity) | B1/B3/B5/B8 |
LTE-TDD (with Rx-diversity) | B38/B39/B40/B41 |
WCDMA | B1/B5/B8 |
TD-SCDMA | B34/B39 |
EVDO/CDMA | BC0 |
GSM | 850/900/1800MHz |
WiFi 802.11b/g/n | 2400-2483.5MHz/5725-5850MHz |
BT4.0 LE | 2400-2483.5MHz |
GNSS | GPS/GLONASS/北斗 |
主要性能参数：
性能 | 说明 |
应用处理器
| 4核 ARM Cortex-A53处理器 主频最高至 1.3GHz 512kB 2级缓存 |
调制解调处理器 | ARM@Cortex-R4 + DSP ARM最高频率600MHz，DSP的频率250MHz 512KB L2 |
供电 | VBAT供电电压范围：3.6V~4.3V 典型供电电压：4V |
短消息 (SMS) | Text与PDU模式 点到点MO和MT SMS广播 SMS存储：默认SIM |
LCM接口 | 4组MIPI_DSI，每组最高支持1.0Gbps速率； 最高支持1920*1080 60fps（4组MIPI_DSI）； 24bit色彩深度 |
摄像头接口 | 4组MIPI_CSI，每组最高支持1.5Gbps速率，可支持2个摄像头； 后摄像头使用4组MIPI_CSI，最高支持13MP像素 前摄像头使用4组MIPI_CSI，最高支持13MP像素 前后摄像头可以支持双录，画中画功能 |
音频接口 | 音频输入： 3组模拟麦克风输入 1路作为耳机MIC输入，另两路是正常通话降噪MIC 音频输出： AB类立体声耳机输出 AB类差分听筒输出 AB/D类差分扬声器功放输出0.8W |
USB接口 | 支持USB2.0高速模式，数据传输速率最大480Mbps 用于软件调试和软件升级等 支持USB OTG(需外加 5V供电芯片) |
USIM卡接口 | 2组USIM卡接口 支持USIM/SIM卡：1.8V和3V 支持双卡双待 |
SDIO接口 | 支持SD3.0；4bit SDIO；SD/MMC卡 支持热插拔 |
I2C接口 | 4组I2C，最高速率至400K，当使用I2C的DMA时最高速度可以达到3.4Mbps，用于TP、Camera、Sensor等外设 |
ADC接口 | 1路，用于通用ADC |
天线接口 | MAIN天线、DRX天线、GNSS天线、WIFI/BT天线接口 |
物理特征
| 尺寸：40×50×2.8 mm 接口：LCC 翘曲度：<0.3mm 重量：10.9g |
温度范围 | 正常工作温度：-20°C ~ +70°C 极限工作温度：-25°C和+80°C 1) 存储温度：-40°C ~ +85°C |
软件升级 | 通过USB |
|
规格书下载地址：http://www.new-mobi.com/download/showdownload.php?lang=cn&id=3
开发板标识说明
| 序号 | 功能说明 | ||||||
| 1 | RESET 键，当在使用时按这个键系统会复位 | ||||||
| 2 | 这个键是接在PMIC上，可以通过软件自定义功能 | ||||||
| 3 | 接在CPU上的矩阵按键，可以通过软件自定义 | ||||||
| 4 | 带热插拔的Mirco SIM2卡坐 | ||||||
| 5 | 带热插拔的Mirco SIM1卡坐 | ||||||
| 6 | 带热插拔的TF卡座 | ||||||
| 7 | 4G分集小辣椒天线 | ||||||
| 8 | MIPI接口的前摄像头 | ||||||
| 9 | 在底板上没用到的GPIO口 | ||||||
| 10 | 2,3,4G小辣椒天线 | ||||||
| 11 | USB转UART的芯片 | ||||||
| 12 | Type-C USB口，这个是一个串口DEBUG用的。在调试时打串口LOG | ||||||
| 13 | USB转UART接口切换开关 | ||||||
| 14 | 其它的UART可以接到这个上面，然后通过USB转UART芯片最后通过USB线与电脑连接 | ||||||
| 15 | MIPI接口的后摄像头 | ||||||
| 16 | 外接12V电源输入接口 | ||||||
| 17 | 外接4.2V电源输入接口 | ||||||
| 18 | RJ45接口（SPI转的RJ45） | ||||||
| 19 | 3.5MM的耳机座 | ||||||
| 20 | Type-C USB口,可以用来USB ADB调试，可以连接电脑COPY数据 | ||||||
| 21 | 两个USB A口，可以用来接鼠标，U盘类的设备 | ||||||
| 22 | USB OTG与电池温度检测拔动开关 | ||||||
| 23 | USB HUB芯片 | ||||||
| 24 | 开关机键 | ||||||
| 25 | 8欧2W的喇叭接口 | ||||||
| 26 | 8欧1W的喇叭接口 | ||||||
| 27 | 接手机听筒 | ||||||
| 28 | 接振动马达 | ||||||
| 29 | 喇叭 | ||||||
| 30 | 电池 | ||||||
| 31 | 核心板（XY6580/XY6737/XY8735/XY6753/XY6763/XY6761/XY6762/XY6765） | ||||||
| 32 | 闪光LED | ||||||
| 33 | WIFI/BT二合一小辣椒天线 | ||||||
| 34 | GPS小辣椒天线（真正产品建议用陶瓷有源或无源天线） | ||||||
| 35 | 用电源供电还是用外接电源供电的拔动开关 | ||||||
| 36 | 电池接口 | ||||||
| 37 | 50PIN的LCD ZIF连接器 | ||||||
| 38 | 开发板标配的5寸HD（1280*720）的IPS屏 | ||||||
开发资料
SDK源码
开发文档
开发工具
技术支持（非常重要！）

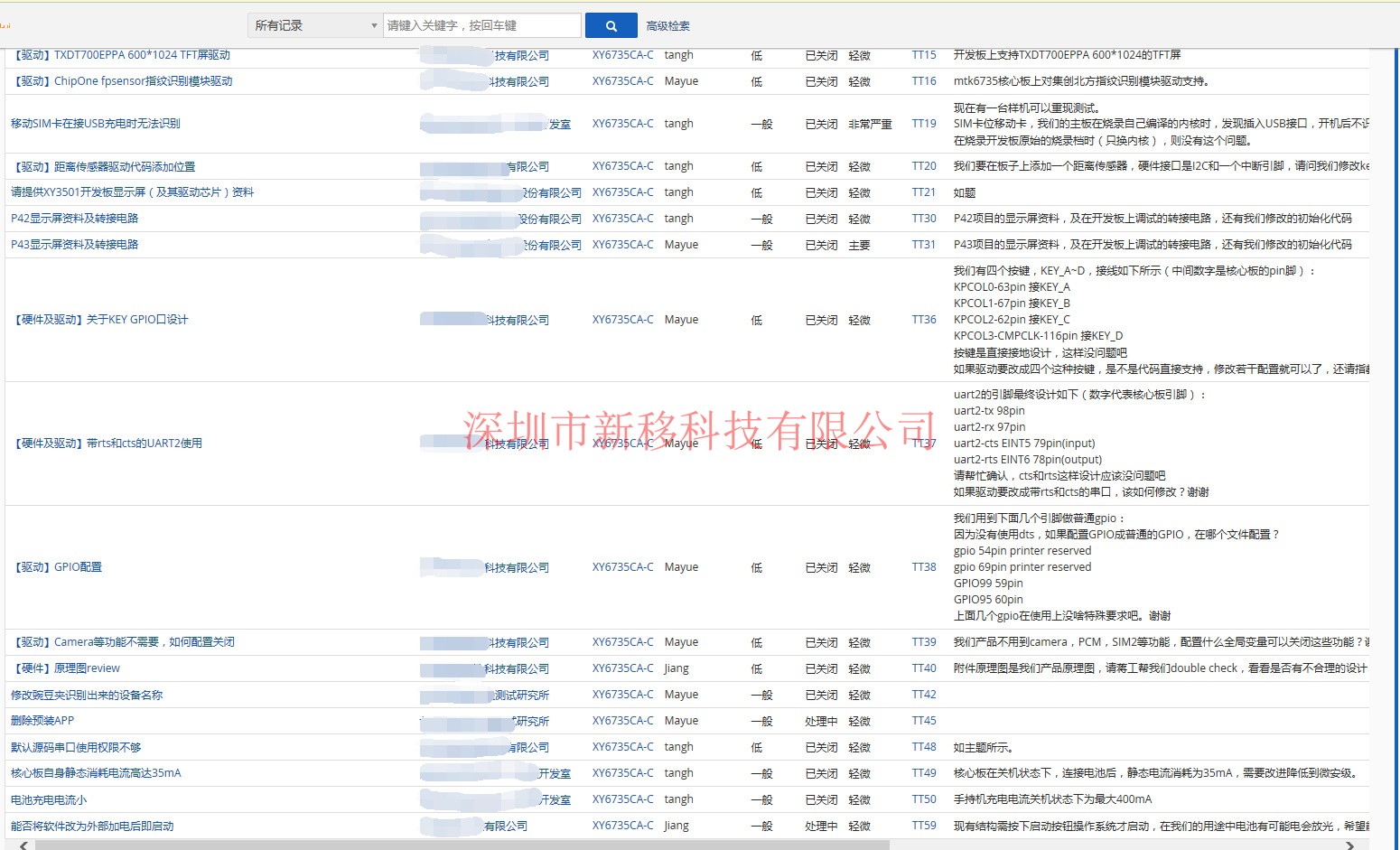

问题单系统
公司实景
实验室
公司实力
客户案例
