请注意：未购买本公司开发套件或委托开发服务的，单买核心板不提供相关资料和技术支持，请先联系客服咨询！

买开发板提供以下资料和服务：

1，开发套件1套（包括开发板1件，显示触摸屏组件1件，摄像头模组1件，12V电源适配器1件）

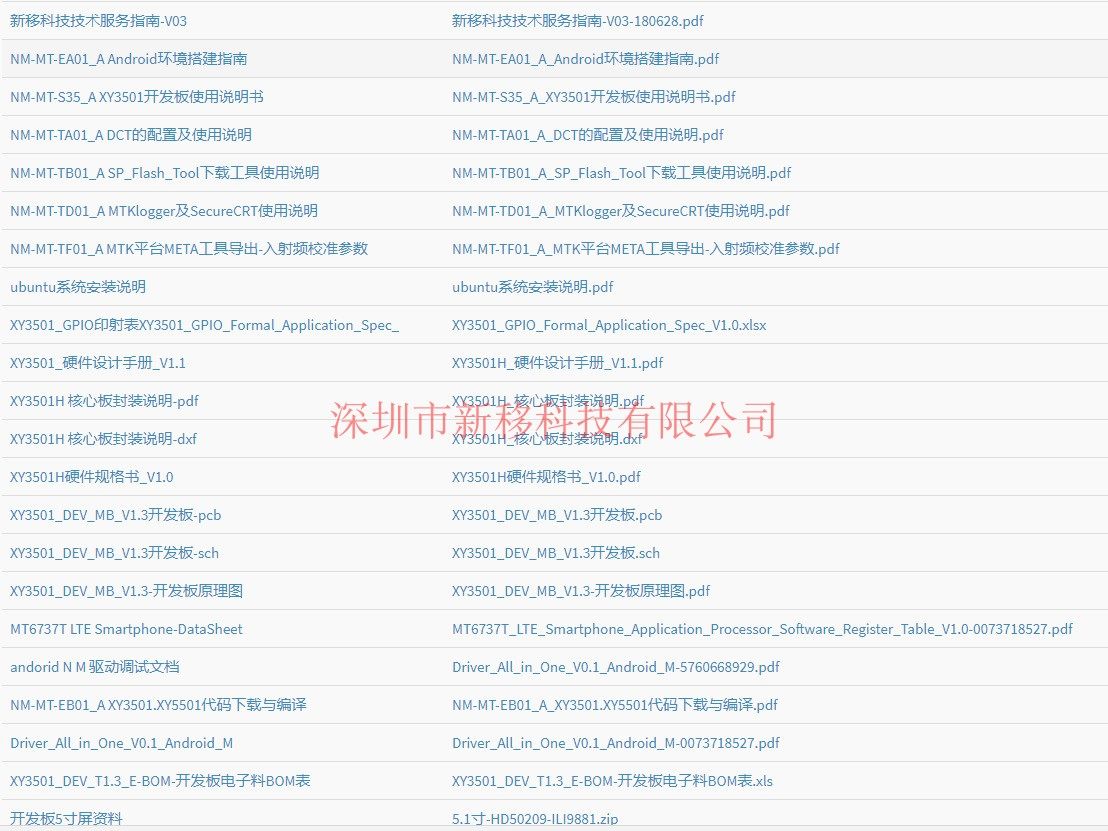

2，基于核心板开发的参考设计（开发板底板的原理图，PCB和BOM文件，不提供核心板的原理图和PCB文件）

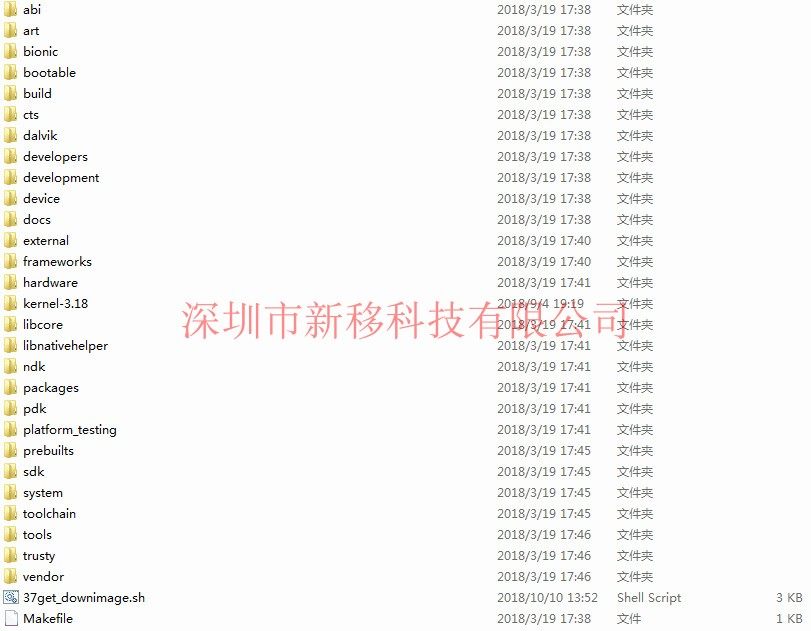

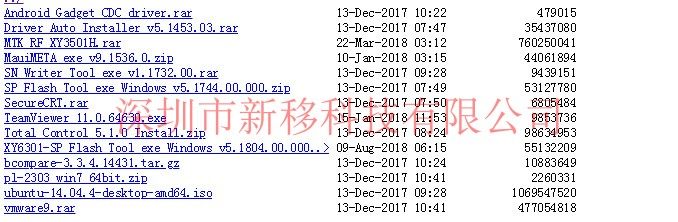

3，提供稳定可量产的SDK文件，开发环境，编译工具，烧录工具及开发文档等

4，QQ远程技术支持及问题单系统支持；物料选型建议及推荐

5，客户量产可选择单独采购核心板自行生产底板；也可委托我们生产整个PCBA。

委托开发模式：

可根椐客户需求提供基于核心板的底板定制开发服务，交付开发成果后客户量产可选择单独采购核心板自行生产底板；也可委托我们生产整个PCBA。

核心板产品介绍：

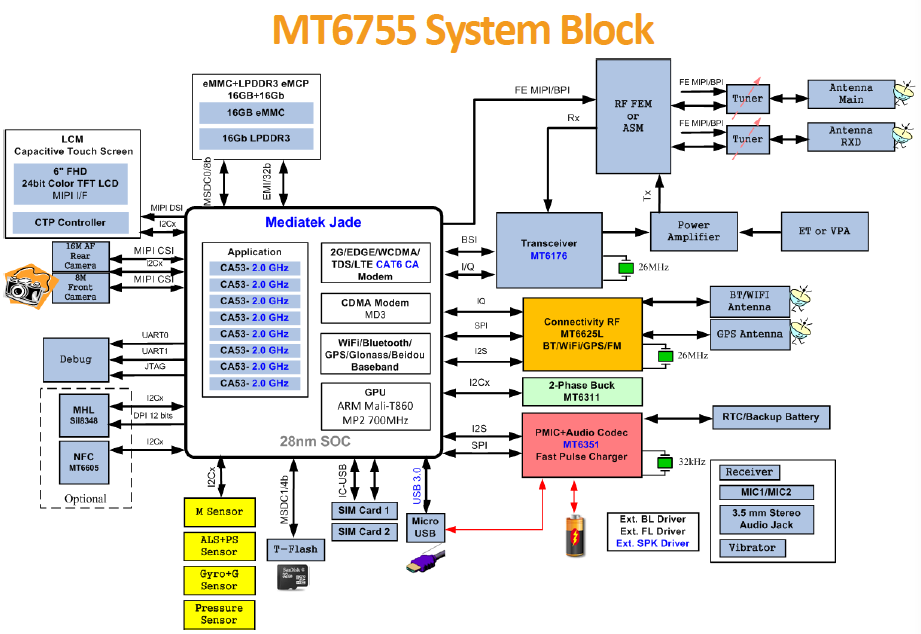

MT6755核心板是一款基于联发科MT6755平台高性能、可运行安卓操作系统的4G智能模块，支持LTE-FDD/LTE-TDD/WCDMA/TD-SCDMA/EVDO/CDMA/GSM等多种制式；支持WiFi 802.11a/b/g/n，BT4.0LE近距离无线通信，支持GPS/GLONASS/北斗多种制式卫星定位；支持多种语音和音频编解码器，内部集成 Mali-T860 MP2高性能图形引擎，可以流畅播放1080P视频；拥有多个音频、视频输入输出接口和丰富的GPIO接口。

网络频段：

类型	频段
LTE-FDD (with Rx-diversity)	B1/B3/B7/B8/B20
LTE-TDD (with Rx-diversity)	B38/B39/B40/B41
WCDMA	B1/B2/B5/B8
TD-SCDMA	B34/B39
EVDO/CDMA	BC0
GSM/GPRS/EDGE	B2/B3/B5/B8
WiFi 802.11b/g/n	2400-2483.5MHz/5725-5850MHz
BT4.0 LE	2400-2483.5MHz
GNSS	GPS/GLONASS/北斗

主要性能参数：

性能	说明
应用处理器	8核 ARM Cortex-A53处理器主频最高至 2.0GHz 512kB 2级缓存
调制解调处理器	ARM@Cortex-R4 + DSP ARM最高频率800MHz，DSP的频率312MHz
供电	VBAT供电电压范围：3.5V~4.3V 典型供电电压：4V

短消息 (SMS)	Text与PDU模式点到点MO和MT SMS广播 SMS存储：默认SIM
LCM接口	4组MIPI_DSI，每组最高支持1.0Gbps速率；最高支持1920*1080 60fps（4组MIPI_DSI）； 24bit色彩深度
摄像头接口	4组MIPI_CSI，每组最高支持1.5Gbps速率，可支持2个摄像头；后摄像头使用4组MIPI_CSI，最高支持21MP像素前摄像头使用4组MIPI_CSI，最高支持21MP像素前后摄像头可以支持双录，画中画功能
音频接口	音频输入： 3组模拟麦克风输入 1路作为耳机MIC输入，另两路是正常通话降噪MIC 音频输出： AB类立体声耳机输出 AB类差分听筒输出 AB/D类差分扬声器功放输出0.8W
USB接口	支持USB2.0高速模式，数据传输速率最大480Mbps 用于软件调试和软件升级等支持USB OTG(需外加 5V供电芯片)
USIM卡接口	2组USIM卡接口支持USIM/SIM卡：1.8V和3V 支持双卡双待
SDIO接口	支持SD2.0；4bit SDIO；SD/MMC卡支持热插拔
I2C接口	4组I2C，最高速率至400K，当使用I2C的DMA时最高速度可以达到3.4Mbps，用于TP、Camera、Sensor等外设
ADC接口	1路，用于通用ADC
天线接口	MAIN天线、DRX天线、GNSS天线、WIFI/BT天线接口
物理特征	尺寸：40×50×2.8mm 接口：LCC 翘曲度：<0.3mm 重量：10.9g
温度范围	正常工作温度：-20°C ~ +70°C 极限工作温度：-25°C和+80°C 1) 存储温度：-40°C ~ +85°C
软件升级	通过USB
