配电箱远程智能监控联网方案

济南有人物联网技术有限公司

应用场景:

家庭社区楼宇园区

主要技术:

4G网关设备 WiFi网关/中继设备

收藏
扫码分享
分享到微信

一、行业背景

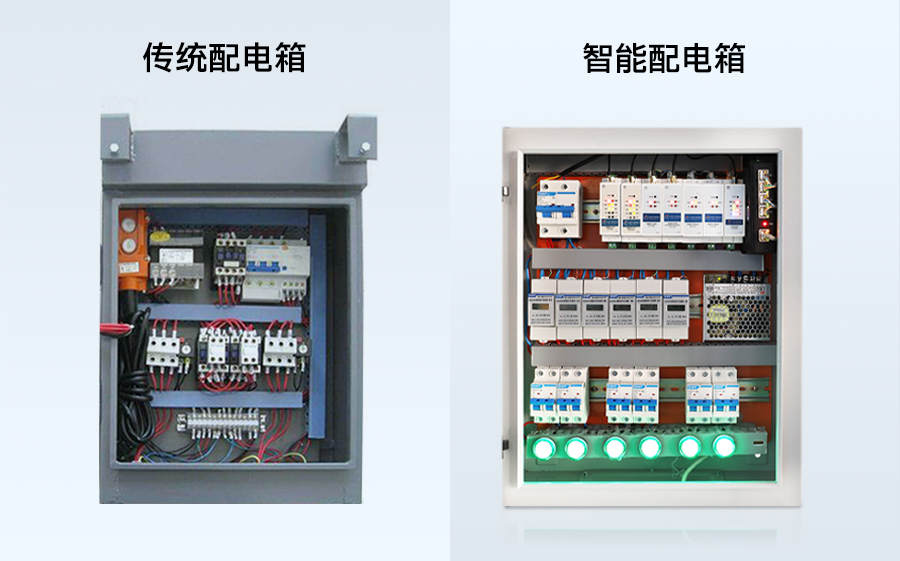

　　传统配电箱因无法实现远程监控，存在以下问题：

　　1、需要人工抄表，耗时耗力，数据可靠性也难以保证。由于数据零散，用户难以进行有效的能耗分析;

　　2、对配电故障不能及时发现，容易出现安全隐患和较大风险;

　　3、出现线路故障无法及时断电，可能会造成重大事故;

　　4、存在偷电行为也难以发现。

　　为了帮助用户解决对用电能耗的分析，并提供用电安全，我公司提出了配电箱远程智能监控方案。

　　二、解决方案

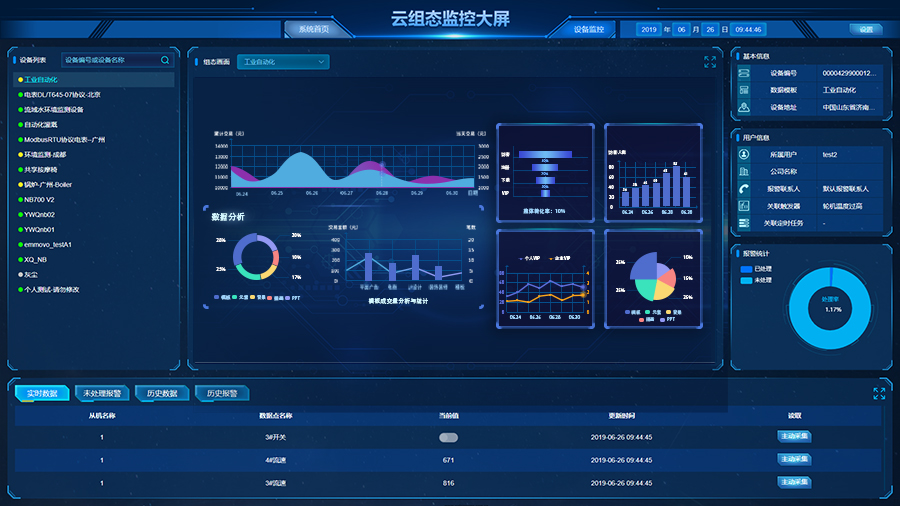

　　为了减少用户投资，并充分考虑传统配电箱的结构特点，有人物联网结合多年联网通信技术积淀，自主研发、设计了导轨式联网通讯终端“联博士”系列产品以满足不同现场组网需求。配电箱内嵌dtu配电终端、配电终端电源模块、配电终端电源等，通过远程智能监控可实现电能表数据的远程采集和联网传输，并配合有人云用电监控平台实现对用电安全及电能的云端智能管控。

配电箱远程智能监控联网方案

用户需求及组网方案

用户需求	监控方式	配置选型	组网方式	应用场景

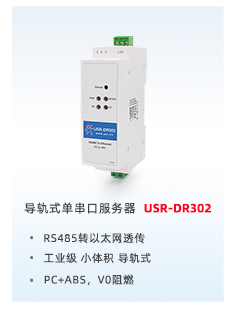

需要采集电能表数据，电能表具备通讯功能。如果电能表不具备通讯功能可更换导轨式电能表。	本地监控	USR-DR302 串口服务器	实现RS485转以太网，接入当地监控平台	适用于监控点位较多并且分散，但网络较便捷的场景

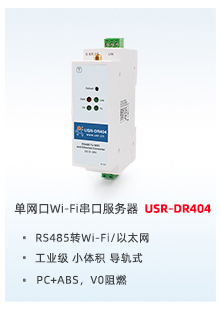

	本地监控	USR-DR404 串口服务器	通过Wi-Fi接入以太网，接入当地监控平台	适用于监控点位较多并且集中的场景

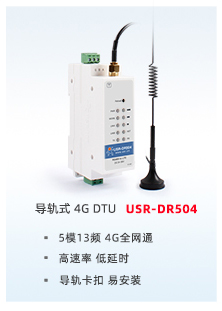

	远程监控	USR-DR504 4G DTU	实现4G远程通信，接入有人云平台	这款配电DTU适用于监控点位较少的场景
		USR-DR302 串口服务器	实现RS485转以太网，接入有人云平台	适用于监控点位较多并且分散，但网络较便捷的场景
		USR-DR404 WiFi串口服务器	通过Wi-Fi接入以太网，接入有人云平台	适用于监控点位较多并且集中的场景
远程断电、合闸	远程监控	加装智能开关，配合 USR-DR504 4G DTU	通过4G网络实现对智能开关的远程控制	适用于对用电安全要求较高的场景
