该产品主要由两部分组成：未冲洗抓拍部分及现场倒计时声光引导装置。其中未冲洗抓拍主要负责智能识别工地工程车辆的未冲洗违规行为并上传视频存证，倒计时声光引导则辅助提示现场车辆驾驶员完成合规冲洗。

Ruff网关边缘计算能力实现现场实时违规反馈

未冲洗抓拍由硬件设备套装和云服务两部分组成，主要对工地上驶离车辆冲洗进行抓拍，对于未按照智慧工地差别化施工管理规定要求进行冲洗的车辆，抓拍其违规的相关图像和视频数据存证，并实时上报至智慧工地云平台。

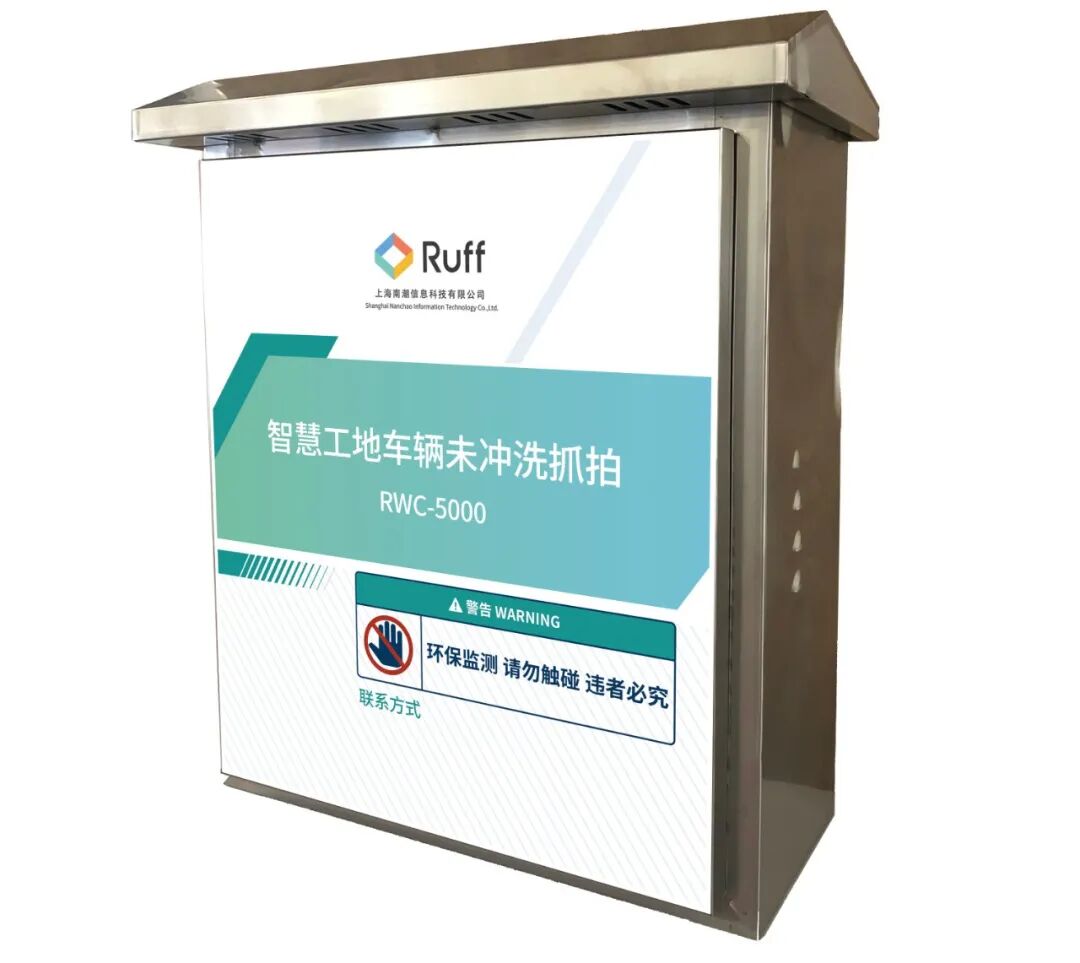

在硬件设备中，包含了两个高清抓拍摄像头和一个联网控制箱，通过高清摄像头一体机实现过往车辆车牌识别、车向识别，并做基础规则判定，在关键时刻抓拍图像、录制视频；联网控制箱中配备了Ruff智能网关，其具备边缘计算能力，可将摄像头和传感器采集到的数据进行本地处理，在本地实现基础逻辑判定和实时反馈。

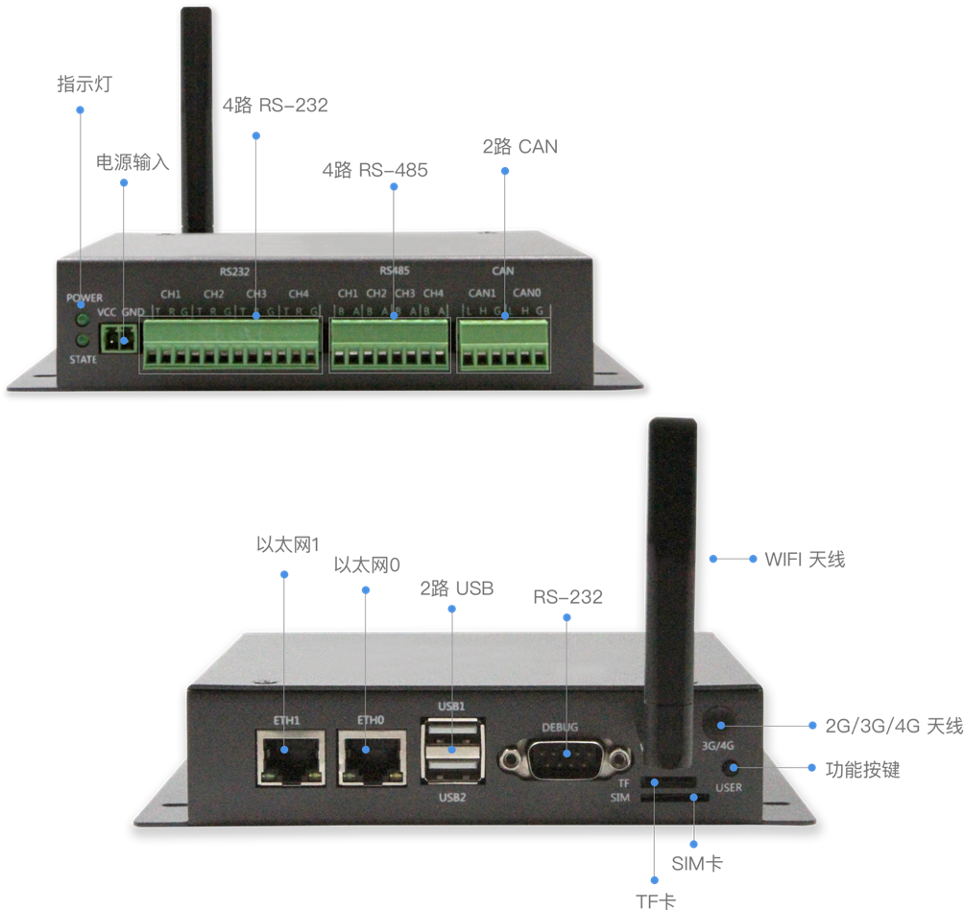

Ruff工业智能网关RGWi5110

云服务部分即运行在云端的软件程序，其根据文件中描述的未冲洗违规车辆识别规则，对上报的各项图片视频数据，进行进一步的算法处理，记录车牌颜色、车牌号、违规时间和违规类型等，并将违规图像视频数据及时上报给智慧工地云平台。

Ruff车辆冲洗检测器实现冲洗台工作状态实时监测

在车辆进入冲洗台之后，Ruff车辆冲洗检测器通过传感器信号数据检测车辆进入识别区域、行驶方向、离开识别区域，并结合摄像头AI识别双重验证，精准识别车辆行为。同时检测器实现监测冲洗台开关状态，通过传感器信号判断冲洗台有无开启冲洗，如果发现冲洗台由于异常故障无法正常开启，检测器将实时上报异常情况。

Ruff车辆冲洗检测器结合摄像头AI水雾识别，可实现违规事件的双重验证，精确计算车辆冲洗时长，实现如下功能：

识别车牌号和车牌颜色

识别车辆未冲洗绕道离开

识别车辆通过冲洗台未冲洗

识别车辆通过冲洗台冲洗时长不足

记录车辆驶离时的照片、视频、时间戳、车牌信息

将违规车辆相关数据上报智慧工地云平台

未冲洗违规视频上传延时不超过 5 分钟

倒计时声光引导实现现场辅助合规冲洗

倒计时声光引导系统是本次新型号产品的最大亮点，其主要功能是检测到车牌信息后立即开启冲洗引导，这对于工地来说是一项十分友好且实用的功能，也能帮助监管部门快速推广普及冲洗规则。

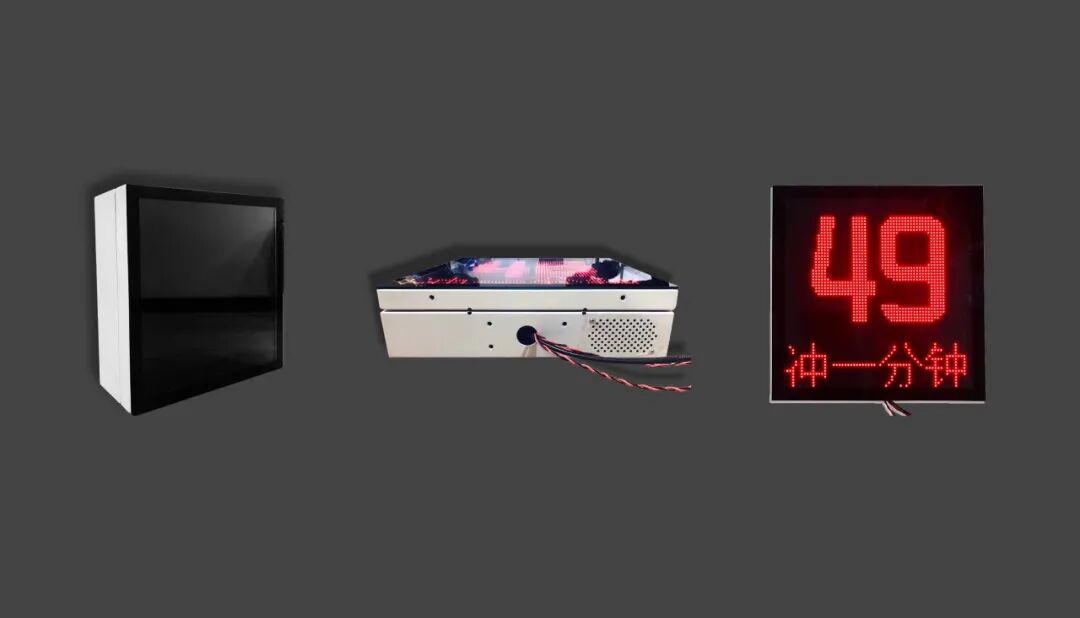

考虑到工地现场的复杂性及冲洗过程中的高噪声，引导系统主要由红绿两色、内置喇叭的LED显示屏构成，从声、光、形三方面，共同在嘈杂纷扰的工地现场实时做到规范引导、违规提示、冲洗完成提醒等警示功能。

声：通过语音播报提示车辆进入冲洗台冲洗，指导冲洗时长，播报车辆违规原因。

光：LED屏显示红灯，警示司机暂时不得离场，绿灯提醒冲洗完毕可离场。

形：通过文字指导司机停车冲洗，倒计时提醒司机剩余冲洗时长。

• 设备远程运维管理实现未冲洗抓拍异常诊断

由于工地未冲洗抓拍是一项无人化的智能监测管理方案，因此设备系统可远程运维管理尤其重要，极大减少人力维护成本，保障设备正常工作。

南潮科技新型号RWC-5200未冲洗抓拍产品可实现对设备异常掉线的及时上报告警，支持后台查看最近活跃时间，从而精确判定设备发生异常的时间，帮助排查异常原因、修复异常。除此之外，远程运维管理还包括：

支持远程实时查看摄像头画面，方便诊断：摄像头被偏移、被遮挡、被移机等异常

支持远程诊断设备各配件工作状态，方便进一步诊断设备异常原因

支持远程修改冲洗时长判断条件，支持按工地设定不同冲洗时长规则

支持远程升级设备固件程序

支持加装第三个摄像头抓拍车辆出门离场视频存证
