一、系统概述

井盖状态监测系统使用恒星物联自主研发的井盖状态监测仪、井盖监测系统平台进行设计。系统通过科学合理的布设方案设计，在城市窨井井盖上布设井盖状态监测设备，当井盖发生位移、倾斜等变化时，将触发井盖监测仪工作，及时将报警信息传输到井盖监测平台，实现对窨井井盖实时监测，以及城市窨井安全防御监测。系统主要应用于新基建下各类智慧城市、智慧排水、城市“生命线”等项目中。

二、系统架构

1. 感知层

感知层位于物联网三层结构中的最底层，其功能为“感知”，即通过传感网络获取环境信息。感知层是物联网的核心，是信息采集的关键部分。

2. 网络层

网络层是数据通信的核心，是数据传输的主要通道，网络层主要采用NB-IoT通信网络，具备覆盖广、连接多、速率快、成本低、功耗低、架构优等特点。

3. 通信服务层

通信服务层主要是实现井盖监测设备数据的汇集与数据管理，并提供Socket通讯服务、Data base存储服务、Web Service、MQTT代理服务、App回调服务，实现系统数据与井盖监测系统平台对接，为井盖系统平台、智慧管网平台等应用层提供专业、全面、可靠、稳定的数据通信服务。

4. 应用层

应用层为井盖监测系统及第三方应用平台，实现井盖统一管理、监测信息共享及联动报警。实现对监控区域内的井盖进行集中展示与监管，为紧急情况处理、辅助决策判断等提供支持。

系统架构图

三、系统功能

1. 井盖资产管理

对井盖的基本信息进行管理，包括井盖编号、经纬度、所在道路、权属单位、分管负责人、维修记录等。

2. 井盖定位监控

通过监测系统软件，可实时监测窨井井盖的各种状态信息，可实时查看井盖在所辖区内的位置和基本属性信息，并对各辖区内所属的井盖进行统一定位、监测、管理，对报警井盖进行就近路线查询。

3. 井盖GIS一张图

在电子地图上显示井盖位置、基本信息、实时状态等，也可通过点击监测图标进一步查看井盖位置、基本信息、实时状态、历史状态记录等信息。

4. 报警信息推送

井盖监测设备的报警信息不仅能及时传输到井盖监测系统平台，也可向相关责任人和管理人员发送短信报警信息及报警提示音，并进行任务派单、巡查管理。

四、系统特点

1. 兼容性强

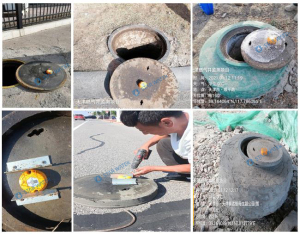

采用多种安装方式，兼容雨污水井井盖、给水井井盖、电力井井盖、通信井井盖等井盖的安装，实现井盖监测告警。

2. 设备功耗低

采用微功耗设计，电池续航长达5年。基于NB-IOT无线传输，超长的传输距离及较好的穿透力。

3. 可靠性高

井盖监测设备具备较强的可靠性，采用防爆、IP68等设计，满足城市窨井井盖监测环境适应性需求。

4. 界面友好

采用BS架构及微服务设计，根据实际场景进行专业的用户图形界面设计，图形设计，图标设计，界面设计，交互设计，操作舒服、简单、自由。
